邱寶良
中冶建工集團有限公司
摘要：社會的發(fā)展和進步使得建筑對于地坪的要求越來越高，傳統(tǒng)的水泥地坪或水磨石地坪等施工方式逐漸難以滿足現(xiàn)代化生產和生活的需求，因此，耐磨地坪得到了普及和應用。結合耐磨地坪的施工技術，對耐磨地坪的開裂問題進行了分析，從原因、預防和治理方面，對其進行了闡述和解決。
關鍵詞：耐磨地坪 開裂問題 解析
前言：在科學技術不斷發(fā)展的推動下，新的技術和設備得到了廣泛的普及和應用，對于建筑地坪的質量也提出了更高的要求。在一些重摩擦、易損傷、高沖擊力的場地，如重型貨車和叉車輾輪頻繁，對于地坪耐磨性能和防塵性能要求較高的機床車間，倉庫、碼頭、停車場等，都需要切實保證地坪的耐磨性能。因此，耐磨地坪在建筑領域得到了廣泛的應用。
1.定義

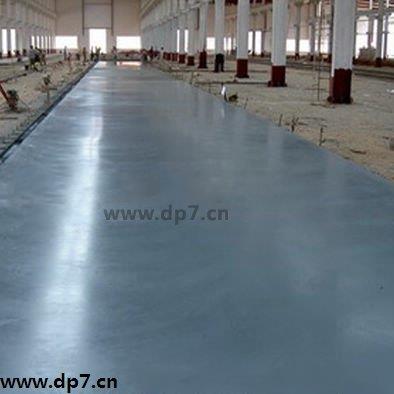

耐磨地坪是一種新型的地坪施工方式，與以往的水泥地坪和水磨石地坪相比，耐磨地坪選用硬質石英砂或者金剛砂為骨料、特種凝膠材料，加入適量的改性助劑、色料等原料，通過合理級配、研磨混合制作而成。其施工方式在于與現(xiàn)澆混凝土拌合后，敷設與混凝土結構的表層，從而提高混凝土的耐磨、抗沖擊、耐油污等性能。在經過磨光機對表面進行加工后，可以形成一層相對致密且強度較高的耐磨損面層，是當前理想的混凝土表面硬化材料。
2.特點
耐磨地坪具有抗重壓、耐磨損、不起塵、耐油污、防滲漏等特點，因此也便于進行清潔。雖然在加入混凝土施工后，會導致施工工期有一定延長，但是整體來說，使用效果更佳。
3.分類
耐磨地坪根據(jù)原料的不同，可以分為金屬型和非金屬型。金屬型耐磨地坪主要是由一定粒徑的骨料、高強水泥、特殊添加劑以及聚合物和顏料構成，采用干式播撒法在初凝階段的混凝土表面進行均勻撒布，通過相應工具，就可以完成耐磨面層的施工。優(yōu)點在于與混凝土具有良好的結合性，表面致密、耐磨性高，但是不適用于潮濕環(huán)境，在倉庫、車間等建筑中廣泛應用。非金屬型耐磨地坪與金屬型耐磨地坪的基本結構相同，只在添加劑方面有所差異，一般應用于超市、人行道、停車場等，即使長期處于潮濕環(huán)境中，其性能也不會受到影響。
二．耐磨地坪的開裂問題
耐磨地坪在使用過程中，受各種因素的影響，可能出現(xiàn)表面開裂的現(xiàn)象，影響地坪的整體性和強度。因此，針對耐磨地坪的開裂問題，需要進行全面而細致的分析，并采取相應的措施進行處理。
1.施工工藝

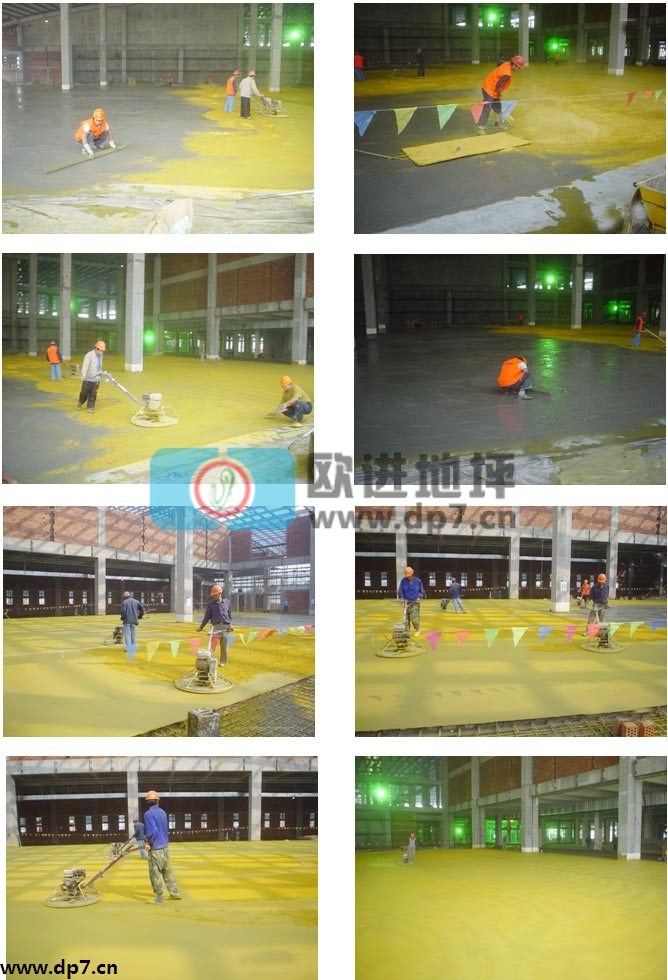

要對耐磨地坪的開裂問題進行研究，首先必須明確其施工工藝，從流程方面對可能造成開裂的原因進行全面分析。耐磨地坪的施工工藝如下：
①在混凝土進入初凝階段時，在其表面均勻鋪撒骨料，在保證總量的情況下，分兩次進行撒料，切實保證耐磨面層的厚度符合設計要求；
②第一次鋪撒骨料總量的70%左右，使用磨光圓盤對骨料進行壓實搓毛；
③第二次鋪撒骨料總量的30%左右，使用抹光圓盤進行壓實搓毛；
④在混凝土完成初凝后，使用壓光機，對表面進行處理，確保其光滑平整；
⑤對耐磨表層的平整度進行細致檢查，對低洼區(qū)進行及時補料，對凸出區(qū)進行適當削減，切實保證地坪的平整；
⑥在表層均勻涂布地面養(yǎng)護劑。
2.開裂產生原因
耐磨地坪開裂的原因，主要包括幾個方面：
①混凝土結構自身強度不足，在壓力作用下出現(xiàn)坍落度過大的情況，從而帶動耐磨表層開裂；
②在對地坪進行分格時，間距過大，或者根本沒有進行分格；
③混凝土的配置比影響了混凝土的質量和強度；
④在對混凝土進行振搗的過程中，缺乏管理，導致振搗不密實；
⑤沒有按照設計要求或相應的標準，對耐磨表層進行充分地搓毛和抹光；
⑥沒有及時進行養(yǎng)護。
3.預防措施
針對以上導致耐磨地坪產生開裂問題的原因，可以采取相應的針對性措施，切實做好預防工作，從而有效避免開裂問題的發(fā)生。
①對于一般的商品混凝土而言，需要將坍落度控制在110-130mm 以內，按照相應的標準和混凝土的配置要求，對水灰比進行嚴格控制；
②在對地坪進行分格時，要結合實際需求，對分格面積進行適當調整，但是需要注意，分格的最大面積不能超過40m2；
③在配置混凝土的過程中，不僅需要對配合比進行控制，還需要選擇級配良好的砂石等，確保材料的質量；
④混凝土澆筑過程中，在條件允許的情況下，要選擇較重的鋼輥以及插入式振動棒，對混凝土進行反復多次的振搗，切實保證振搗的密實性；
⑤在初凝后，要使用磨光機對地面進行全面細致的搓毛、抹光和找平，切實保證耐磨表層的施工質量。對于機械設備無法施工的邊角位置，要采用人工壓實和抹光；
⑥在耐磨地坪施工結束后，靜置12h，然后必須立即涂抹相應的養(yǎng)護劑進行養(yǎng)護。
4.治理措施
針對已經發(fā)生的開裂問題，可以采取以下措施進行治理：
（1）對應力進行釋放
如果對開裂原因進行分析后，是由于沉降不均勻的問題導致應力無法及時釋放而造成的開裂，需要將混凝土中的應用進行完全釋放，之后才能進行裂縫的處理，以免出現(xiàn)反復開裂的現(xiàn)象。應力的釋放可以采用重新切割地坪的方式進行，由未開裂地坪逐步向著高密度開裂部位進行，以防止混凝土的裂縫的生長和擴大。
（2）對基層進行清理
通過相應的工具和手段，對開裂部位的基層進行清理，在不損傷底板的情況下，排除開裂部位的灰塵、雜物等，為后續(xù)施工提供便利。
（3）注漿密實
注漿是對開裂問題進行處理的最終環(huán)節(jié)，也是最為關鍵的環(huán)節(jié)。首先，必須對注漿位置進行確定，結合裂縫的實際情況，選擇恰當?shù)淖{點，使用沖擊錘打出注漿孔，并對粉塵進行清理。其次，要使用氣泵將水壓入混凝土開裂部位，對其進行濕潤，以提高其與漿液的結合度；然后，將水與相應的膠進行混合后，注入裂縫中；最后，利用手動攪拌器，對水泥進行配置，使用氣泵將經過濾網過濾的水泥漿均勻壓入預先埋設的PVC 管中，直至裂縫中溢滿水泥漿。注漿完成后，要確保24h 之內地坪沒有重物堆放，也不能上人。之后，使用相應的壓光機對裂縫表面進行處理，保持地坪整體的平整和美觀。
三．工程實例
以某寫字樓的地下停車場為例進行分析。該停車場位于地下三層，使用非金屬型大面積耐磨地坪，在投入使用后一直表現(xiàn)良好。但是由于去年受到暴雨的影響，使得地坪出現(xiàn)局部隆起、開裂的現(xiàn)象，影響了停車場的正常使用。
經過相應地分析，開裂原因一方面是由于施工不當，耐磨表層與混凝土層存在脫離現(xiàn)象，出現(xiàn)了不同程度的空隙；另一方面，排水不暢，使得大量的地下水在暴雨的影響下從底板滲入，在面層與底板之間聚集，壓力不斷增加，使得面層隆起、開裂。針對這種情況，采用了注漿的方法對開裂部位進行處理，使用強度為C35 的混凝土，切實保證其與原有結構的緊密結合。同時，在裂縫較大的部位重新鋪設了耐磨骨料，保證地坪的整體質量和耐磨性。經過這樣的處理，消除了裂縫，避免了滲水對于停車場的影響，保證了其功能的正常發(fā)揮。
結語：總之，耐磨地坪的開裂問題會嚴重影響地坪的質量和使用壽命，需要相關人員加強管理，采取相應的措施對裂縫進行預防和處理，切實保證地坪的正常使用。
參考文獻：[1]劉冰.耐磨地坪的施工要點[J].山西建筑,2009,35(3):181-182.
[2]劉巖,朱海江.耐磨地坪施工技術探討[J].中國新技術新產品,2011,(16):64.
[3]何治兵.大面積承重耐磨地面施工技術分析[J].城市建設,2012,(35):241-247.
[4] 王冬曉, 韋欣欣. 某地下車庫地坪開裂事故分析及處理[J]. 低溫建筑技術,2012,34(3):127-129.
[5]郭亞娟.混凝土耐磨地坪施工質量控制[J].陜西建筑,2012,(10):44-47.
