鄭彩春
【摘要】基于現今的建筑工程施工中常用的2mm 面環(huán)氧砂漿地坪施工技術的快速發(fā)展和應用，本文以臨沂市圖書文化廣場地下車庫地坪為例對2mm 面環(huán)氧砂漿地坪施工技術進行分析探討。
【關鍵詞】2mm 面環(huán)氧砂漿地坪，施工技術
一、前言
環(huán)氧砂漿地坪具有強度高、穩(wěn)定性好、耐久性強、防化學溶劑及酸、堿、鹽介質的腐蝕；耐磨性強、抗滑性高、耐沖擊、防塵、養(yǎng)護、維修方便等特點，適應于耐一定沖擊性的電器、食品、化工、醫(yī)院、煙草、紡織、文體、家具、服裝、制藥等制造車間，特別適用于汽車、叉車、手推車、電子機械通訊儀表等廠房，在地下庫房、坡道（殘疾人坡道）地下車位，主干道等都能得到廣泛的應用，建筑市場潛力很大。
二、工程概況
山東省臨沂市圖書文化廣場項目是山東省齊魯文化地標建筑，集辦公、公寓、商場、酒店、餐飲圖書館、電影院及住宅于一體的城市綜合體項目， 建筑面積268000m2 ，位于市新華一路與紅旗路交匯處路南，共有A、B、C、D、E、F 六個單體項目，框剪結構，基礎埋置深度-9.80m，地下共有二層，均為車庫，小區(qū)采用雙循環(huán)坡道共三個，步行出口六個，坡道及車位采用2mm 環(huán)氧砂漿地坪施工技術，施工面積18000m2。以下為圖書館實景圖
三、環(huán)氧地坪砂漿地坪簡介及施工準備
1、環(huán)氧地坪
環(huán)氧地坪即環(huán)氧樹脂地坪,是由高性能環(huán)氧樹脂主劑及固化劑組成,配合專用機具及輔材、經專業(yè)施工人員現場施工而形成的一種彩色、整體無縫的工業(yè)地坪。環(huán)氧地坪在國外被稱做“工業(yè)地毯”,除了能滿足功能性要求,其優(yōu)越的裝飾性能是目前其他建筑材料無法替代的。環(huán)氧地坪的整體聚合物面層,稱為環(huán)氧地坪漆,可分為溶劑型和無溶劑型兩種,溶劑型環(huán)氧地坪涂料在生產、施工和固化過程中會排放一定量的揮發(fā)性有機物(VOC),有輕微毒性和刺激性,但成本比較低,經過適當的處理也可達到衛(wèi)生要求;而無溶劑環(huán)氧地坪涂料符合環(huán)保理念,無揮發(fā)性有機物排放,被廣泛用于工業(yè)地坪的涂飾中。常用的環(huán)氧地坪可以分為:環(huán)氧平涂地坪、環(huán)氧砂漿地坪、環(huán)氧自流平地坪、環(huán)氧彩砂地坪等。
2、施工準備
（一）打磨機、鼓風機（吹風機）、噴燈、笤帚、鐵锨、刮平桿、毛刷、抹平板、料斗及汽油等已進場。施工材料及環(huán)境要求：
（二）材料要求：優(yōu)先采用通過綠色環(huán)保認證產品的環(huán)氧樹脂材料；石英砂應顆粒均勻，篩目符合要求，不同篩目的材料應分別堆放以防混用。
（ 三） 環(huán)境要求： 地坪漆的厚度有0.40-0.60mm 、0.80-1.20mm 、1.40-1.60mm ......2mm 地坪地面，本工程采用2mm 環(huán)氧砂漿地坪標準。施工前砼必須完全固化（一般28 天以上）和干燥（表面濕度低于8%）。被涂表面必須清除灰塵、油脂、鐵銹等，表面打磨、清除干凈并要注意通風換氣和防止揚塵。與周邊墻面、柱面應適當遮擋防止污染。施工與固化期間要在環(huán)境溫度10℃以上，以保證施工和漆膜固化能正常進行。
四、工藝流程
施工準備→基底打磨→清理除塵→烘烤基層→底漆施工→固化底漆→二遍120 目石英砂加環(huán)氧樹脂刮第一層→二遍180 目環(huán)氧樹脂加石英砂刮第二層→二遍300 目混合料刮第三層→面漆噴施→劃線修邊→清理現場。
五、環(huán)氧砂漿地坪施工工藝
1、打磨原始地面后，將污物清除，利用鼓風機將表面浮塵清凈，使地面清潔干凈。
基層處理的目的是保證環(huán)氧地坪與基層有足夠的附著力，使環(huán)氧地坪形成一個良好的整體。采用打磨機徹底、普遍打磨混凝土基層表面，除去表面的浮漿、松動及其它殘留物，清理出表面的油污等對粘結不利的有機物，用環(huán)氧砂漿對地面局部進行點補，并對油污、空鼓、伸縮縫和不規(guī)則裂縫進行處理、切割和填補。
2、利用噴燈烘烤地面除去原有污物，潮濕和積水部位應充分干燥，或者適當延長烘烤間，烘烤目的主要是增強環(huán)氧樹脂底漆的有效滲透，實現高強度附著。注意普通砼表面烘烤時間不宜過長以免燒壞砼面層。
3、采用環(huán)氧樹脂底漆封閉地坪、固化基層。
4、采用120 目石英砂加環(huán)氧樹脂滿刮地面二遍，確定地坪標高后，補平地面原有缺陷，其目的是提高地坪的抗碾壓強度。
5、采用180 目石英砂加環(huán)氧樹脂滿刮地面二遍，利用刮桿刮平地面、補平原有缺陷。
6、采用300 目相同的兩種材料混合后滿刮地面二遍，使表面平整，厚度完全符合設計的要求，即滿足地坪上面漆前的要求。
7、表面噴施面漆使顏色均勻一致，厚度符合要求。
8、最后進行劃線處理，
清理施工現場，待固化完成后

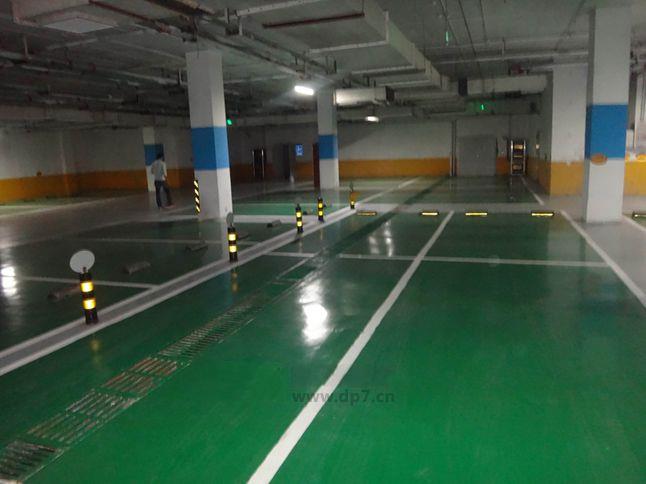

進行地坪的劃線處理，清掃施工現場，固化48 小時后即可上人行走或者跑車。
六、環(huán)氧砂漿地坪施工質量控制標準
在工程的施工建設過程中我們必須要保證以下的工程建筑要求：
1、干燥時間：表面干燥≤4 小時；實干≤24 小時。
2、粘結強度：與水泥的粘結強度≥2Mpa。
3、硬度：≥0.85。
4、耐沖擊性：1J/cm2(1 焦耳/cm2)。
5、耐磨性：＜0.02(7.5g/500γ)。
6、耐熱性：150℃；2h 無變化。
7、耐水性：48d 無變化。
8、抗壓強度：≥81N/mm2。
9、抗彎強度：≥15N/mm2。
10、拉伸強度：≥10。施工注意事項控制
11、在工程的施工中要避免皮膚接觸涂料，應在操作時戴防護手套。施工場所應注意通風。材料調配時，必須以底布或紙板墊底，并避免任何一種材料單獨滴在基層上，造成不干，若不小心滴上必須立即擦拭干凈。攪拌后材料應在可使用時間內涂布完畢，避免表面接近硬化而無法涂布。施工時現場條件，相對濕度應低于85％。溫度在10 度以上。
另外，環(huán)氧砂漿地坪地面耐30%NaCl13 天無變化；耐10%H2SO456 天無變化；耐10%的NaOH56 天無變化；耐10%的汽油、柴油、機油56 天均無變化。
七、環(huán)氧砂漿地坪施工技術的優(yōu)點及評估標準
1、施工技術的優(yōu)點
各種環(huán)氧地坪均具有高度耐磨、整體無縫,完全不起塵、極易清潔、強裝飾性等優(yōu)異性能,但設計和施工時還應注意以下兩點:一、環(huán)氧地坪不能抵抗較重的地下潮氣(環(huán)氧地坪因其分子結構極為密實,地下潮氣無法透過),若一樓地面混凝土基層未做防潮隔離層,則一旦地下潮氣太重,容易將環(huán)氧地坪涂層頂起,前期會形成一個鼓包,隨后就會破裂、脫落。因此環(huán)氧地坪的混凝土墊層下應設置0.2mm 厚的塑料薄膜作為防潮層,并應在施工時保證薄膜層不得破損。如果采用在混凝土面層下加做聚氨酯防水層的構造方式則是最佳方案;二、環(huán)氧地坪抗劃傷性能較差:環(huán)氧地坪涂層對于抵抗砂粒、鐵屑等各類尖銳、堅硬物體的劃傷能力較差。因此施工環(huán)氧地坪的車間地坪必須經常保持地面潔凈。此外,根據實驗數據表明,環(huán)氧地坪的光澤度不宜超過80,否則容易產生反射眩光,使人體產生不舒適的感覺,容易造成眼睛疲勞,降低生產效率,同時,選用時還應注意環(huán)氧地坪的耐高溫性能和耐候性也不是很好
2、地坪的質量評估
表面狀況：作為一種表面裝飾性極強的自流平性涂料，要求自流平有良好的平整性，同時不應該有雜物等不良狀況。
飽滿度：我們通常采用反光率的一個指標來度量飽滿度，我們要求在固化好的自流平地面上的反光率達到95％，若反射率均不大于85％，從而造成亮度不高。
硬度：作為地坪，要求固化后的地坪表面有一定的硬度，從而達到足夠的耐磨性，填料會下沉的自流平涂料在固化后地坪的地面硬度不是太高，一般要求地坪的硬度>2H，以達到工業(yè)使用要求。
八、結束語
臨沂市圖書文化廣場地下室環(huán)氧砂漿地坪施工過程中，采用嚴格的質量控制措施，委派專人進行施工，建設、監(jiān)理單位人員全過程進行跟蹤，要求每道工序都進行檢驗，經過嚴格預控，地坪質量全部符合設計要求，作為一種快捷方便、實用、價格適中的施工工法，在大型體育場館、賽道及坡道等工程領域得到廣泛推廣和利用。
參考文獻：
[1] 滕洪澤.整體性耐磨地坪設計[J].科技資訊,2011(5).
[2] 宋紅弟,葛鐵漢.非金屬耐磨地坪在地下車庫維修中的應用[J].科技創(chuàng)新導報,2012(S1).
[3] 金屬骨料耐磨地坪[J].科技資訊,2013(1).
[4] 葉楓.大面積廠房地坪的施工[J].工業(yè)建筑2011(2).
[5] 李宗霞,高雷.冶金企業(yè)大面積廠房地坪的施工[J].內蒙古科技與經濟,2012(2).
