(1． 武漢科技大學(xué)城市學(xué)院，湖北 武漢 430083; 2． 武鋼 CSP 廠，湖北 武漢 430080)
摘 要: 結(jié)合工程實(shí)例，對環(huán)氧樹脂自流平地坪出現(xiàn)的質(zhì)量問題進(jìn)行了分析，提出了解決方案，通過嚴(yán)格控制施工工藝，在實(shí)際工程中達(dá)到了良好的效果，該施工工藝值得推廣應(yīng)用。
關(guān)鍵詞: 環(huán)氧自流平地坪，地坪涂料，含水率
0 引言
隨著我國工業(yè)技術(shù)的不斷發(fā)展和人民生活水平的不斷提高，對高品質(zhì)地坪涂料的需求日益增多。地坪涂料要求具有耐磨、耐滲、耐腐蝕、抗壓、耐洗等性能，環(huán)氧自流平地坪漆因涂裝表面平整光潔、整體性好，裝飾性強(qiáng)，防水、防滲透性好，表面硬度高，施工容易，有一定的抗磨損和耐壓強(qiáng)度等特點(diǎn)，被廣泛應(yīng)用于各類廠房建設(shè)工程。但由于施工技術(shù)及施工條件的影響，會(huì)使環(huán)氧自流平地坪發(fā)生起泡、龜裂、脫層等弊病。本文結(jié)合工程實(shí)例，對環(huán)氧自流平地坪的質(zhì)量問題進(jìn)行分析并提出保證質(zhì)量的措施。
1 工程實(shí)例

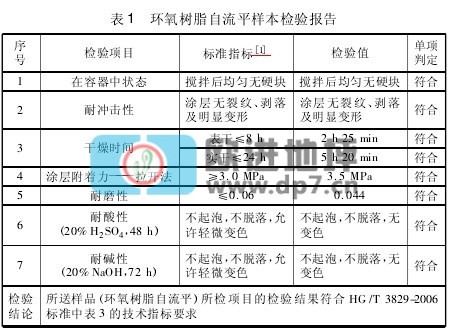

武鋼 CSP 廠安全標(biāo)準(zhǔn)化項(xiàng)目于2010 年12 月24 日開始施工，2011 年 4 月 20 日施工完畢，4 月 27 日通過國家安全標(biāo)準(zhǔn)化驗(yàn)收，6 月出現(xiàn)環(huán)氧自流平地坪起皮現(xiàn)象，7 月份磨輥件間卷取區(qū)出現(xiàn)大量起皮現(xiàn)象，7 月中旬設(shè)備組、生產(chǎn)組、安環(huán)組共同組織油漆供應(yīng)商、施工單位進(jìn)行分析。施工單位提出是油漆問題和天氣原因?qū)е?，油漆供?yīng)商提交了由國家材料檢測中心出具的油漆檢驗(yàn)報(bào)告( 檢驗(yàn)報(bào)告見表 1) ，并提出做油漆現(xiàn)場鑒定。

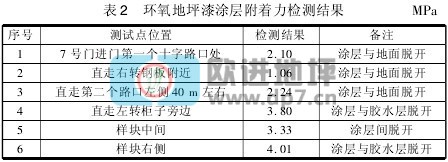

9 月下旬在設(shè)備組、生產(chǎn)組、油漆供應(yīng)商、施工單位的見證下，委托武漢材料保護(hù)研究所表面工程實(shí)驗(yàn)室對現(xiàn)場環(huán)氧漆地坪做了附著力試驗(yàn)
［2］
( 檢測報(bào)告見表 2)
根據(jù)廠家提供的油漆檢測報(bào)告，附著力標(biāo)準(zhǔn)值為 3 MPa，該油漆檢驗(yàn)值為 3． 5 MPa。環(huán)氧地坪漆涂層附著力試驗(yàn)現(xiàn)場取 6 個(gè)測試點(diǎn)，環(huán)境溫度 25 ℃，相對濕度 60%，采用 PosiTest-AT 涂層附著力測試儀進(jìn)行檢測。檢測結(jié)果表明: 1 號 ～3 號測試點(diǎn)，為 2010 年年底和 2011 年年初做的地坪，附著力在 2． 3 MPa 以下，主要區(qū)域就是卷取區(qū)域、磨輥區(qū)域; 4 號 ～ 6 號測試點(diǎn)，為 2011 年 4 月做的地坪，主要區(qū)域在精軋區(qū)域
施工單位的主要施工流程為: 水泥地面養(yǎng)護(hù)、修整、清潔→輥涂環(huán)氧封閉清漆→刮涂環(huán)氧底漆，刮涂環(huán)氧膩?zhàn)訉?，干燥后進(jìn)行修整→清潔地面，封閉施工場地、除塵，刮涂自流平面漆→干燥后驗(yàn)收交工。
2 質(zhì)量問題分析及處理
2． 1 質(zhì)量問題分析
由檢測結(jié)果結(jié)合實(shí)際施工情況，得出地坪起皮破壞有以下原因: 冬季施工，施工時(shí)環(huán)境溫度較低，油漆的硬化不夠。冬季武漢環(huán)境濕度大，導(dǎo)致油漆封閉了部分水汽，在天氣較熱時(shí)，水汽蒸發(fā)，導(dǎo)致油漆起皮。輥磨間地面油污浸入混凝土中，結(jié)合層有問題。在打磨地坪時(shí)，地坪粗糙度不夠。在卷取區(qū)域，使用環(huán)境也有部分問題，溫度較高，可導(dǎo)致油漆膜軟化。
2． 2 處理措施
由于環(huán)氧地坪漆已出現(xiàn)大量起皮、破裂，影響使用，因此需重新施工。針對已出現(xiàn)的問題，再次施工時(shí)對施工過程做出了詳細(xì)的要求。
1) 基層處理。
鏟除破損層，采用水泥原漿抹平，水泥層表面要求平整、堅(jiān)實(shí)。根據(jù)需要進(jìn)行涂裝前基層處理，由于廠房區(qū)域油污較多，因此采用酸洗法。水泥面的含水率應(yīng)不大于 6%，才能進(jìn)行涂料的正常施工。
2) 封閉清漆施工。
將環(huán)氧封閉清漆配好后，輥涂在處理好的基層上使其充分潤濕地面并滲入內(nèi)層，提高粘著及地面強(qiáng)度。底漆涂裝時(shí)要注意封閉的嚴(yán)密性，對于局部幾何尺寸變化較多的地方如墻角，需加敷玻璃纖維布用來增加涂層的整體性，防止開裂。
3) 環(huán)氧底漆施工。
中涂在整個(gè)環(huán)氧體系中起著承上啟下的作用，環(huán)氧地坪體系的整體力學(xué)性能和使用范圍受其強(qiáng)度的直接影響［3］。將環(huán)氧色漿、固化劑與石英砂充分混合攪拌均勻后，用帶齒鏟刀刮涂到指定厚度后，用消泡輥筒整理漆面。石英砂的選取按照級配原則，粗顆粒與細(xì)顆粒搭配使用，這樣砂粒內(nèi)部形不成空穴，整體強(qiáng)度得以提高［4］。需刮涂兩遍，第一遍縱向鏝涂，第二遍橫向鏝涂，這樣能達(dá)到比較好的平整效果。中涂層固化后，刮涂環(huán)氧膩?zhàn)訉?，干后進(jìn)行修整，為面涂提供良好表面。
4) 環(huán)氧自流平面漆施工。
將環(huán)氧色漿及固化劑混合均勻后，流展在結(jié)構(gòu)層上，用刮板將其刮平，自流平厚度為 3 mm，待其自然流平可獲得平整均勻的表面涂層。如發(fā)生基材面引起的小氣泡，應(yīng)用消泡輥筒將泡輥破。面涂必須是一次性完工，而且前后桶應(yīng)連續(xù)銜接，以免材料固化而無法流平。面層施工完畢后應(yīng)做好成品保護(hù)工作，現(xiàn)場進(jìn)行封閉處理，以防灰塵、雜物等破壞表面效果。
5) 驗(yàn)收交工。
面漆干燥 48 h 以后進(jìn)行驗(yàn)收，要求表面平整光潔、色彩一致、無明顯色差。
3 結(jié)語
按以上施工工藝重新處理后的環(huán)氧地坪漆涂裝效果良好，獲得了業(yè)主的認(rèn)可。由此工程實(shí)例得出:
涂裝前的水泥地面標(biāo)號、平整度的好壞直接影響到地坪涂裝的最終使用效果。要求水泥基礎(chǔ)牢固、硬度好，無酥皮、脫皮、起殼、粉化等現(xiàn)象。施工素地必須干燥、清潔才能進(jìn)行涂裝施工。采用環(huán)氧樹脂自流平漆施工時(shí)須按設(shè)計(jì)要求選用合格材料，嚴(yán)格按施工工藝施工。
環(huán)氧自流平面漆在施工過程中如果氣溫較低會(huì)出現(xiàn)流平性不佳的現(xiàn)象，影響外觀，所以要盡量避免在低溫時(shí)施工。這是由于環(huán)氧樹脂在低溫時(shí)粘度驟脹造成的。解決的方案是在 20 ℃以上的暖房、保溫庫內(nèi)貯存漆料，使之保持較高溫度，同時(shí)通過使用暖風(fēng)機(jī)等設(shè)備盡量保證施工現(xiàn)場的溫度不要過低，這樣就可有效地保證涂料的流平性［5］。
在潮濕環(huán)境下施工，會(huì)使底層的水汽長期積蓄侵蝕導(dǎo)致面漆強(qiáng)度下降，所以要避免在高溫條件下施工。應(yīng)嚴(yán)格控制基層的含水率，含水率符合要求后才能進(jìn)行涂料施工。若含水率過大，可以采用噴燈烘烤基層的方法來降低表面含水率。封閉清漆施工需保證不留漏涂區(qū)域，中層涂裝要在底漆徹底干燥后進(jìn)行，避免損壞底漆的封閉性。
注意對成品的保護(hù): 施工完畢后進(jìn)行封閉處理，以防灰塵、雜物等破壞表面效果。施工結(jié)束后應(yīng)有 30 d 養(yǎng)護(hù)期，冬季養(yǎng)護(hù)期要適當(dāng)延長。在此期間地面不可以接觸水、腐蝕介質(zhì)，也不可有重物碾壓。
環(huán)氧自流平地坪表面平整、美觀，并且有優(yōu)良的耐磨蝕，耐腐蝕，防滲透性能，在日常生活、工業(yè)廠房、商業(yè)場館和體育場所等都得到了廣泛應(yīng)用。只要按設(shè)計(jì)要求選用合格材料，嚴(yán)格按施工工藝進(jìn)行施工，環(huán)氧地坪漆涂裝將為人們的生活增添更多的靚麗的風(fēng)景。
參考文獻(xiàn):
［1］ HG/T 3829-2006，地坪涂料［S］．
［2］ GB/T 5210-2006，色漆和清漆 拉開法附著力試驗(yàn)［S］．
［3］ 齊東升． 水性環(huán)氧樹脂地坪漆在建筑物中的涂裝工藝［J］．電鍍與涂飾，2007，26( 11) :49-52．
［4］ 常 玉，梁劍鋒． 環(huán)氧砂漿強(qiáng)度性能研究［J］． 化學(xué)建材，2004，20( 6) : 51-52．
［5］ 任 旭． 環(huán)氧自流平地坪漆的配方設(shè)計(jì)和應(yīng)用［J］． 現(xiàn)代涂料與涂裝，2011，14( 5) :4-6
