李玉斌

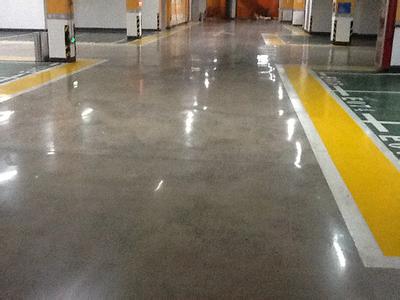

摘要：隨著我國(guó)科學(xué)技術(shù)不斷的發(fā)展，人們對(duì)生活環(huán)境和生活質(zhì)量有了新的要求。例如在進(jìn)行混凝土密封固化劑的施工中，需要經(jīng)過硬化、  密封、研磨拋光處理，再加上一系列的化學(xué)反應(yīng)，根本目的就是為了提高混凝土的強(qiáng)度和密實(shí)度，從而得到持久耐用的地坪。通過密封固化劑的作用，這種地坪具有高光亮的特點(diǎn)，而且和其他方式的地坪藝術(shù)風(fēng)格不同，是一種新型的工藝樣式。
關(guān)鍵詞：混凝土；密封固化劑；施工應(yīng)用

在地坪施工中，有著氧地坪漆和橡膠地坪之分，二者優(yōu)勢(shì)不同。氧地坪漆整體采用聚合物面層的這類油漆，主要成分為環(huán)氧樹脂和固化劑，涂刷中要把材料攪拌均勻，其具有很好的防塵、防水、耐磨、抗重壓、耐酸堿等優(yōu)點(diǎn)，整體沒有縫隙，很容易清理。對(duì)于橡膠地坪而言，其成本較低，而且美觀，防治磕傷，但是施工中對(duì)地面平整度要求較高，下面就進(jìn)行這方面的分析。
1 混凝土密封固化劑工藝原理分析
使用混凝土密封固化劑時(shí)，里面的化合物會(huì)滲透到混凝土里層，在混凝土發(fā)生凝結(jié)后，里面會(huì)含有半水化的水泥，以及一些游離的鈣和氧化硅，混凝土密封固化劑里面的化合物會(huì)和其發(fā)生復(fù)雜的化學(xué)反應(yīng)，在三維空間中形成一個(gè)網(wǎng)絡(luò)結(jié)構(gòu)，這樣混凝土中里面不同的成分就會(huì)凝結(jié)成一個(gè)實(shí)體，進(jìn)而就得到了一個(gè)沒有塵埃，非常密實(shí)的地坪。地坪不僅提高了混凝土的抗腐蝕性，而且也提高了抗?jié)B性。通過這種方式可以讓混凝土表層變得密封、堅(jiān)固、耐磨、無塵。
2 混凝土密封固化劑在地坪施工中的應(yīng)用分析
2.1 相關(guān)的施工工藝流程分析
在進(jìn)行地坪施工中，先要對(duì)混凝土基層進(jìn)行清理，然后進(jìn)行研磨，之后可以噴灑混凝土密封固體劑，最后進(jìn)行合理的拋光處理。
2.2 對(duì)混凝土地面的清理
結(jié)合地坪的施工要求，先確定水平點(diǎn)，對(duì)界面的處理一定要專業(yè)，然后進(jìn)行混凝土的澆筑，澆筑完成后，等混凝土完全凝結(jié)后，開始對(duì)混凝土表面進(jìn)行清理，包括對(duì)油污的清理，對(duì)涂料，以及一些松散結(jié)構(gòu)等。
2.3 進(jìn)行地面的找平
進(jìn)行地面找平處理時(shí)，要選用專業(yè)的打磨機(jī)，先把混凝土的表面清理干凈，擦拭掉上面的浮灰和油污，如果這些物質(zhì)不徹底清除，不利于混凝土密封固體劑的粘結(jié)。如果混凝土基層坑洼太多，或者整體的平整度非常差，可以先使用環(huán)氧膩?zhàn)舆M(jìn)行補(bǔ)平操作，完成上述操作后，使用精密的水平儀進(jìn)行校正，平整度一定要控制在 2 到 3mm。
2.4 對(duì)混凝土進(jìn)行染色
染色環(huán)節(jié)也很重要，不僅是為了地坪的美觀，同時(shí)可以提高地坪的平整度。通常會(huì)用滾筒，或者是噴壺進(jìn)行色彩的噴灑，操作要求染色劑必須可以均勻的滲透到混凝土中，其滲透的深度要大于 3mm。如果使用的是透明密封固化劑，那么就不需要對(duì)地面進(jìn)行染色操作。
2.5 對(duì)密封固化劑的滲透操作
按照上述步驟完成混凝土地面的染色之后，需要進(jìn)行 24 小時(shí)的養(yǎng)護(hù)，養(yǎng)護(hù)之后就可以進(jìn)行密封固化劑的滲透操作。首先把混凝土密封固化劑均勻鋪灑到地面上，讓其自由的流動(dòng)[1]，在不斷流動(dòng)中自然發(fā)生滲透，當(dāng)滲透到一定時(shí)間，自然流動(dòng)減慢后，操作人員可以使用抹子輕輕刮擦，這樣可以讓密封固化劑繼續(xù)滲透，最后整個(gè)地面都會(huì)得到均勻的滲透。密封固化劑的使用量一般為 10m2/kg。如果混凝土地面質(zhì)量較差，有非常強(qiáng)的滲透性，需要進(jìn)行二次涂抹，在第一次涂抹之后的 1 到 2 小時(shí)候進(jìn)行，提高表面的滲透度，這樣完成最終操作后，其光滑度會(huì)達(dá)到一個(gè)新的高度。在操作完成后，操作人員還要注意，要保持這樣的濕潤(rùn)度在 6個(gè)小時(shí)以上[2]，因此要求鋪灑密封固化劑的量控制在一定范圍，要求單位面積使用固化劑在 10kg，在這六個(gè)所小時(shí)的養(yǎng)護(hù)中，操作人員可以使用毛刷，或者是拖把、滾筒之類的工具在表面不斷進(jìn)行摩擦，這樣硬化劑可以更有效地滲透到混凝土當(dāng)中?；炷粱娼?jīng)過上述多道工序處理后，其表面會(huì)變得滑稠，可以使用噴霧設(shè)備向濕潤(rùn)粘稠表面噴水，進(jìn)而讓混凝土密封固化劑繼續(xù)滲透反應(yīng)。
2.6 進(jìn)行余液清除
在完成密封固化劑的滲透操作后，其表面還會(huì)留存一定的余液，需要及時(shí)進(jìn)行清理?？梢允褂猛习?，或者塑膠刮子把剩余的液體清理干凈，保證表面的光滑度整潔。除此之外，還可以使用大量的清水進(jìn)行沖洗，保證混凝土表面的干凈度。 一般使用清水清理[3]，要反復(fù)操作 2 到 3 次，保證清理的干凈度。但是操作人員要注意，在處理過程中不能有積水存在，或者少量積水留存問題，因?yàn)榉e水會(huì)對(duì)表面起到浸泡的作用，對(duì)表面平整度、硬度等影響很大。等到基面完成最后的滲透反應(yīng)后，參考標(biāo)準(zhǔn)為沒有密封固化劑余液，同時(shí)表面也沒有水分，表面還沒有達(dá)到完全的干燥狀態(tài)為最佳。最后應(yīng)用專業(yè)的地面清洗設(shè)備，把表面的雜質(zhì)，以及多余的材料等都清除掉。
2.7 對(duì)表面進(jìn)行拋光打磨操作
完成密封固化劑余液清除的 24 小時(shí)之后，需要在混凝土表面施加光亮劑，先使用軟毛拋光墊鋪設(shè)在地坪表面，再進(jìn)行拋光操作。拋光時(shí)要選擇好的膜片，不同情況的磨片的使用也不同。一般會(huì)結(jié)合混凝土的密實(shí)度和強(qiáng)度，以及業(yè)主對(duì)地坪露出混凝土骨料的程度，為了保證拋光質(zhì)量，需要選擇使用樹脂磨片，對(duì)基面進(jìn)行拋光處理[3]。接著要進(jìn)行地坪的初磨，如果是舊的地坪，其表面質(zhì)量很差，且較為粗糙，可以使用水磨石機(jī)進(jìn)行拋光，其功率為 7．5 kW，為了保證研磨質(zhì)量，同時(shí)在上面要安裝粗金剛石模塊，在研磨過程中不斷加入少量的水，當(dāng)?shù)仄夯灸テ街螅梢苑謩e換上細(xì)磨頭，再進(jìn)行地面的研磨，操作工序都是相同的，直到地面變得光滑為止。如果是進(jìn)行新地坪的研磨，在初磨階段清除已碳化的水泥面層。在清理后要保證地面有明顯光亮潔凈的效果，這就表明拋光工作基本完成，可以停止操作了。
3 混凝土密封固化劑施工中的注意問題分析
3.1 針對(duì)不同混凝土基層選擇不同的研磨方式
如果混凝土基層較硬，在施工操作中，應(yīng)使用粒度號(hào)較高的工具對(duì)使用機(jī)器的重量進(jìn)行調(diào)整，降低施工壓力，提高前進(jìn)的速度，之后對(duì)混凝土基層表面進(jìn)行濕潤(rùn)[4]、濕磨。如果混凝土的基層比較軟，在施工中要進(jìn)行機(jī)器重量的調(diào)整，降低機(jī)器的壓力，提高設(shè)備的轉(zhuǎn)速，從而提高前進(jìn)的速度，最后進(jìn)行干磨處理。如果混凝土基礎(chǔ)屬于土層情況，在研磨施工中需要使用硬機(jī)工具，同時(shí)進(jìn)行機(jī)器重量的調(diào)整，有效降低機(jī)器的壓力，提高設(shè)備的轉(zhuǎn)動(dòng)速度，以此來提高機(jī)器前進(jìn)的速度再進(jìn)行研磨。
3.2 對(duì)施工環(huán)境的控制
為了保證研磨的質(zhì)量，施工環(huán)境要控制在  5  ℃～35  ℃范圍內(nèi)，如果溫度過低，則密封固化劑滲透性差，進(jìn)而在混凝土基層表面的滲透效果弱，施工完成后其平整度就達(dá)不到技術(shù)要求。
3.3 控制混凝土標(biāo)號(hào)
混凝土要有很好的和易性，因此其標(biāo)號(hào)要達(dá)到  C25  以上，保證地坪的硬度和強(qiáng)度。
3.4 不能修整的對(duì)象
如果地表面水泥含泥量達(dá)不到要求，或者非常低，或者混凝土老化嚴(yán)重，不要使用混凝土密封固化劑進(jìn)行修補(bǔ)。如果混凝土多孔，重量不足，或者非常破舊，不能進(jìn)行施工。如果混凝土表面有嚴(yán)重的污染，或者損壞嚴(yán)重，不能進(jìn)行混凝土密封固化劑施工。混凝土密封固化劑屬于環(huán)保建材，不會(huì)造成環(huán)境污染，因此在以后的工程中，在滿足施工條件時(shí)，可以大量推廣使用。
總結(jié)：為了保證施工質(zhì)量，混凝土密封固化劑在施工中，還需要注意很多問題，要嚴(yán)格按照技術(shù)要求完成每一步操作。先對(duì)混凝土基層進(jìn)行清理，再進(jìn)行研磨，之后噴灑混凝土密封固體劑，最后進(jìn)行合理的拋光處理等。通過以上的分析得知，利用密封固體劑進(jìn)行表面的處理，可以有效提高混凝土的耐磨度，如果施工按照規(guī)范操作，混凝土密封固化劑地坪可以永久性使用。
參考文獻(xiàn)
[1]兀建蓉,岳金鑫.混凝土密封固體劑在施工中的應(yīng)用[J].山西建筑,2015, 41(10):103-104.
[2]王燕桂,劉志洋,汪勝.混凝土密封固化劑耐磨地坪整體施工技術(shù)[J].安徽建筑, 2015, 22(5):80-80.
[3]李晨,程飛.混凝土密封固化劑與環(huán)氧地坪漆綜合對(duì)比分析[J].市政技術(shù), 2010(S2):318-320.
[4]張華.密封固化劑地坪施工技術(shù)[J].建筑知識(shí):學(xué)術(shù)刊,2014:473-474.
[5]吳明,方健,童舟.高硬度混凝土地面施工技術(shù)[J].中華建設(shè), 2015(10):128-130.
