接上篇：耐磨地坪出現(xiàn)砂眼、褪色、發(fā)白的原因與預防措施（一）
2.2 改善褪色的方法
彩色耐磨地坪的一大亮點在于其美觀的視覺效果，因此，改善地坪顏色的耐久性可有效提高彩色地坪的長期美觀性，使其具有更大的市場空間。
顏料的褪色主要分為由于基層混凝土泛堿造成的假褪色以及因顏料耐堿性或耐光性能差而導致的真褪色。因此，降低堿度以及提供地坪耐光性是避免地坪褪色的有效途徑。
2.2.1 堿隔離層
利用耐磨地坪二次撒料的特點，將地坪砂漿分為兩種型號（A 型用于第一次撒料，B 型用于第二次撒料），設(shè)計具有梯度結(jié)構(gòu)的水泥基耐磨地坪材料，包括底層的堿度緩沖區(qū)和面層的低堿度區(qū)。在A 型材料中，用礦渣粉或粉煤灰以及低于5%的硅灰取代部分水泥，形成低堿度組分。一方面可以利用礦物摻合料的微集料改善孔隙結(jié)構(gòu)，使底層更為密實，阻止基層混凝土的堿組分滲入面層，另一方面利用硅灰等火山灰效應(yīng)，充分消耗體系中的堿，生成水化凝膠體，改善耐磨地坪與混凝土的界面過渡區(qū)形貌，提高其粘結(jié)能力。利用A 組分可在地坪材料與基層混凝土之間形成一層有效的堿隔離層，阻止泛堿對面層地坪顏料的影響。
2.2.2 光屏蔽劑

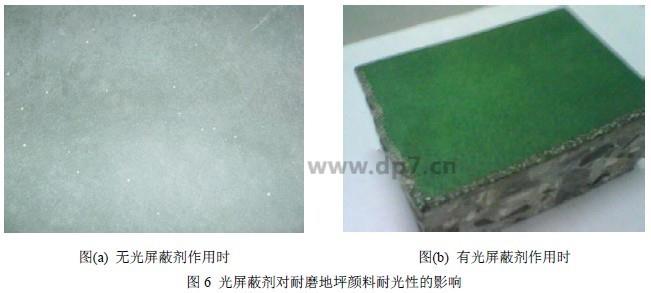

顏料耐光性差主要是由于其有機組分在紫外光的作用下易發(fā)生催化分解反應(yīng)。因此在砂漿中引入可以吸收紫外線的光屏蔽劑，可有效吸收紫外光，阻止或緩解顏料催化分解。實驗采用的光屏蔽劑為片狀無機礦物材料，其折光率1.60，具有良好的隔熱、絕緣、防潮以及抗紫外線功能，可有效防止顏料因受紫外光照射而褪色，圖6 為光屏蔽劑對耐磨地坪顏色的保護效果對比，圖(a)為無光屏蔽劑存在時綠色地坪1 年后的顏色，圖(b)為光屏蔽劑存在條件下綠色地坪1年后的顏色。由圖可見，在光屏蔽劑存在條件下，地坪的顏色得到保護，不易發(fā)生褪色。
（1）通過調(diào)整砂的級配，可有效提高耐磨地坪的密實度，增強地坪材料耐磨度；
（2）提出一種梯度結(jié)構(gòu)水泥基耐磨地坪材料的設(shè)計方法，包括底層的堿度緩沖區(qū)和面層的低堿度區(qū)，來減少堿對地坪材料顏色的影響；
（3）在耐磨地坪中引入光屏蔽劑，有效提高了地坪材料的耐光性能。
