上海送變電工程公司上海200233
摘要：變電站設備房間的地坪，主要以混凝土耐磨地坪為主，平均220kV站混凝土地坪面積達到3000—5000 平方米。經過調查，現今變電站混凝土地坪普遍存在表面起灰起砂等現象，凝土地坪質量的好壞，主要是人、機、料、藝、境五方面的因素造成，經過工藝改進，增加先進的操作工作，不但改善了工程質量，同時經過測算對于經濟效益也有很很大的改善。
關鍵詞：變電站混凝土地坪質量工藝流程效益
隨著用電量的不斷攀升，電網工程的擴建也隨之進入一個又一個的建設高潮， “精品工程”也成為每個電力項目的指導目標，每個分部工程的施工質量均影響著建設質量。為了響應節能降耗、節約資源的號召，目前對于變電站設備房間的裝修處理，也提出了非常高的要求，即要美觀又要節約資源，如變電站開關摟、GIS 等建筑物的電纜層、電容器室、主變室等設備地坪均均放棄了地磚鋪設，采用水泥混凝土地坪，平均220kV 站混凝土地坪面積達到3000—5000平方米，占整個變電站建筑面積的一半，地坪施工質量的好壞直接影響整個變電站建筑物的裝修效果。
故此，本人經過在電力施工企業工作近十年的工作體會，對變電站設備房間混凝土地坪的施工質量及工藝進行了系統的總結，通過總結分析，建立了一套卓有成效的施工工藝，并在工程建設中初見成效。
一、現狀調查

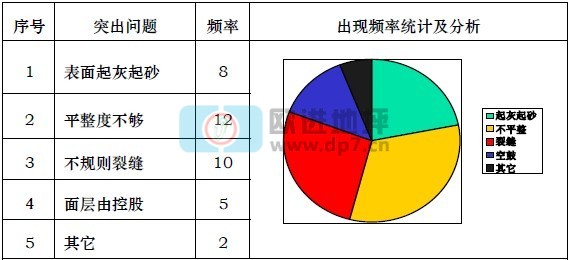

經過對上海地區過去五年的15 個220kV 電壓等級變電站進行調查，發現混凝土地坪主要存在以下問題：
二、原因分析

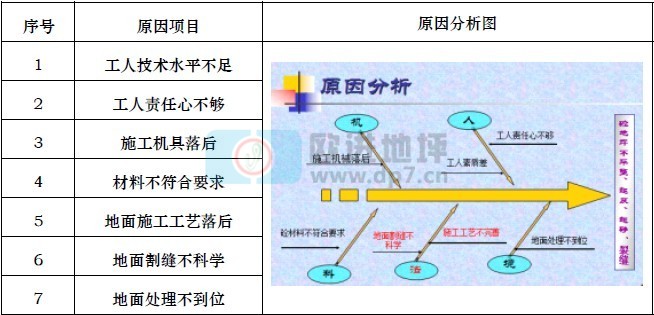

通過現場實地跟蹤研究，發現出現上述問題的原因很多，即存在工藝水平的影響，也存在施工工器具的不完善的因素，詳見下表：
經過總結分析，我們發現對于造成混凝土地面質量的主要因素分為五類：
1、人的因素，即工人技術水平有限，技術交底不清，造成是工作過程中，無法達到預定效果。
2、機具原因：現場工器具陳舊，主要還是以人工抹平，工具落后也是造成質量的原因之一。
3、材料原因：有些工程現場，為了節約材料成本，采用人工攪拌的混凝土，由于攪拌不均勻或混凝土停止時間太長，造成混凝土離析，無法滿足地坪施工的需要。
4、工藝原因：工藝落后，習慣于采用不科學的施工工藝，造成地坪施工過程中，無法滿足質量標準。
5、環境原因：混凝體工程的后天養護，是混凝體工程質量好壞的重要因素，若施工后，沒有及時清理施工垃圾，沒有很好的養護，那出現上述問題也是顯而易見的。
三、應對策略及工藝改進
1、應對措施
通過上述分析，混凝土地坪質量的好壞，主要是人、機、料、藝、境五方面的因數造成，針對于此，經過多次試驗，我們總結出以下幾點：
1.1、針對于人的因素，加強質量宣傳，使精品工程深入人心，在技術工人選定方面，選用施工手藝好的工人進行施工，空閑時加強工人施工工藝培訓，做好人才儲備，以備不時之需，同時簽定質量責任書，使施工質量責任落實到人。
1.2、針對工器具的因素，增加現場工器具的配備，增加電動抹光機械、地面清理機等電動工器具，在保證質量的同時，也能加快施工進度。
1.3、針對材料的因數，混凝土均采用商品混凝土，加強工程現場監督，防止部分承包商為了降低造價，采用自拌混凝土，并落實經濟制裁措施。
1.4、針對工藝的因素，改善落后的施工工藝，建立完善的操作流程，并根據現場實際情況進行割縫，有效控制裂縫的產生，下文會詳細的敘述。
1.5、針對環境的因數，加強地面灰漿清理，施工前地面黏結層處理，在后期階段做好定期養護，在沒有達到混凝土強度時，杜絕任何后續施工。
2、工藝改進
上述五點應對措施的總結是系統的總結了，出現混凝土地坪質量問題的解決辦法，但是經過我們后續多個變電站的跟蹤檢查，發現雖然上述措施對緩解混凝土地坪質量有很大的改善，但是，沒有系統的工藝說明，給很多技術人員帶來了困惑，故此，我們經過總結，將施工流程及措施進行了總結，為今后工程開展，打下了有力的基礎，主要措施如下：
2.1、工藝流程：
場地機械清理→鋼筋綁扎→水平標高灰餅制作→場地高壓泵沖掃→接漿→將鋼筋抬高至砼的2/3 位置→砼澆筑→平板振搗器振搗→刮平→撒布磨光劑機→機械收光→保水養護
2.2、注意事項：
注意事項一：
基層處理：用專用電動打毛機清理后，沖洗干凈（最好用高壓水槍），用水泥膠水漿（界面劑也可以）積漿。
注意事項二：
設置控制鋪筑厚度的標志，在固定的建筑物墻上彈上水平標高線，樓面用水準儀配合間隔2 米做好灰餅。
注意事項三：
混凝土一次澆筑至標高，局部未達到標高處利用混凝土料補齊并振搗，嚴禁使用砂漿修補。使用平板振搗器振搗，并用鋼滾筒多次反復滾壓，柱、邊角等部位用木抹拍漿。混凝土刮平后水泥漿浮出表面至少3 mm 厚。
注意事項四：
撒布磨光劑（全部用量的2/3），拌合物應均勻落下，不能用力拋而致分離，撒布后即以木抹子抹平。材料吸收一定的水份后，再用直徑為1m 圓盤抹光機碾磨分散并與基層混凝土漿結合在一起。撒布量磨光劑（全部用量的1/3），撒布后立即抹平，磨光，抹光機將圓盤更換四片式抹片，重復抹光機作業至少兩次。
抹光機作業時應縱橫向交錯進行，均勻有序，防止材料聚集。邊角處用木抹子處理。抹光機作業后面層的抹紋比較凌亂，為消除抹紋最后采用薄鋼抹子對面層進行有序、同向的人工壓光，完成修飾工序；地坪施工5-6 小時后噴灑養護劑養護，或撒水養護一周。
注意事項五：
地面面層施工完成2-3 天后應開始切割縫，以防砼收縮裂縫和表面不規則龜裂。切割應統一彈線,以確保切割縫整齊順直。地下室地坪，考慮架空板和地梁接口是薄弱環節，容易產生沉降、收縮裂縫。地下室地面在主梁兩側布置縮縫，中間地面按規范布置。
四、效果分析
通過改進施工工藝，使混凝土地坪表面平整度、光潔度、有了大幅度提高，地坪表面具有硬度高、密度大、耐磨、不易生灰塵、不易剝離等特點地坪面層起灰砂現象消除，地面空鼓現象杜絕，地面裂縫現象大大改善。同時經過測算對于經濟效益也有很很大的改善。
1、工期節?。焊鶕?jù)施工過程計算：平均每平米混凝土地坪節省時間約10分鐘，加快了施工進度。
2、費用節省：根據項目核算，平均每平米混凝土地坪比耐磨地坪節省25.10元,按照每座變電站5000 平米計算，可節約25.1*5000=125500 元。
作者簡介：黃哲，大學本科學歷，土木工程專業，2004年-2010 年間，在上海送變電工程公司從事變電站建筑工程技術管理工作，先后擔任多個項目項目工程師、項目經理等職務，曾參與編寫多項企業內部規程，并多次參加行業內組織電力科研項目。
